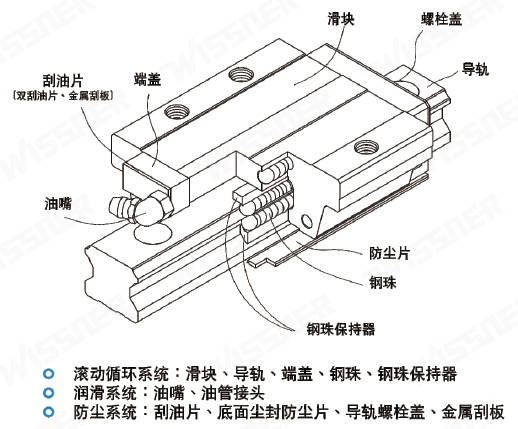

WGH系列直線導軌，為四列式單圓弧牙型接觸直線導軌，同時整合優化結構設計之超重負荷精密直線導軌，相較於其他之直線導軌提升了負荷與剛性能力；具備四方向等負載特色、及自動調心的功能，可吸收安裝面的裝配誤差，得到高精度的要求。高速度、高負荷、高剛性與高精度化概念已成為未來全世界工業產品發展的趨勢，WISSNER 四列式超重負荷直線導軌，即為基於此理念開發之產品。
來自圓弧溝槽的DF(45°-45 )。組合，在安裝的時候，藉由鋼珠的彈性變形及接觸點的轉移，即使安裝面多少有些偏差，也能被線軌滑塊內部吸收，產生自動調心能力之效果而得到高精度穩定的平滑運動。
由於對生產製造精度嚴格管控，直線導軌尺寸能維持在一定的水平內，且滑塊有保持器的設計以防止鋼珠脫落，因此部份系列精度具可互換性，客戶可依需要訂購導軌或滑塊，亦可分開儲存導軌及滑塊，以減少儲存空間。
運用四列式圓弧溝槽，配合四列鋼珠等45度之接觸角度，讓鋼珠達到理想的兩點接觸構造，能承受來自上下和左右方向的負荷；在必要時更可施加預壓以提高剛性。
WGH系列分為非互換性及互換性型兩種直線導軌，兩者規格尺寸相同，主要差異點在於互換性型之滑塊、導軌可單出互換使用，較便利，但其組合精度無法達到非互換性型之超高精度，不過由於WISSNER在製造上有良好的尺寸控製及嚴格的質量要求，互換性型之組合精度目前已達到一定的水平，對不需配對安裝直線導軌的客戶而言，是一項很好的選擇。直線導軌的產品規格型號主要標明直線導軌尺寸、型式、精度等級、預壓等規格要求，以利訂貨時雙方對產品的確認。

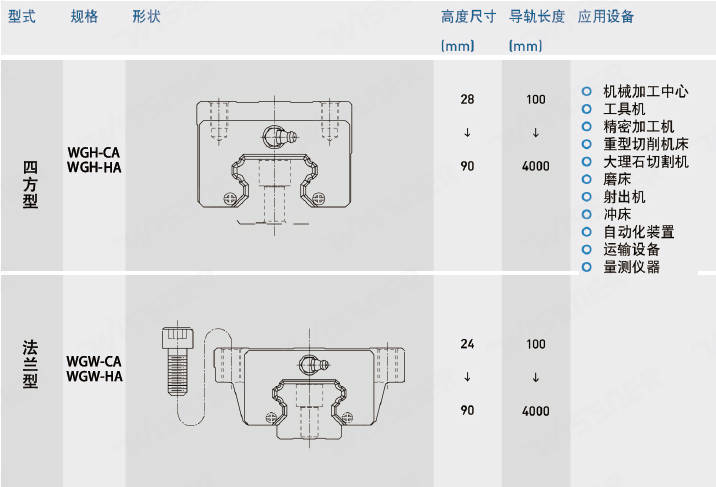

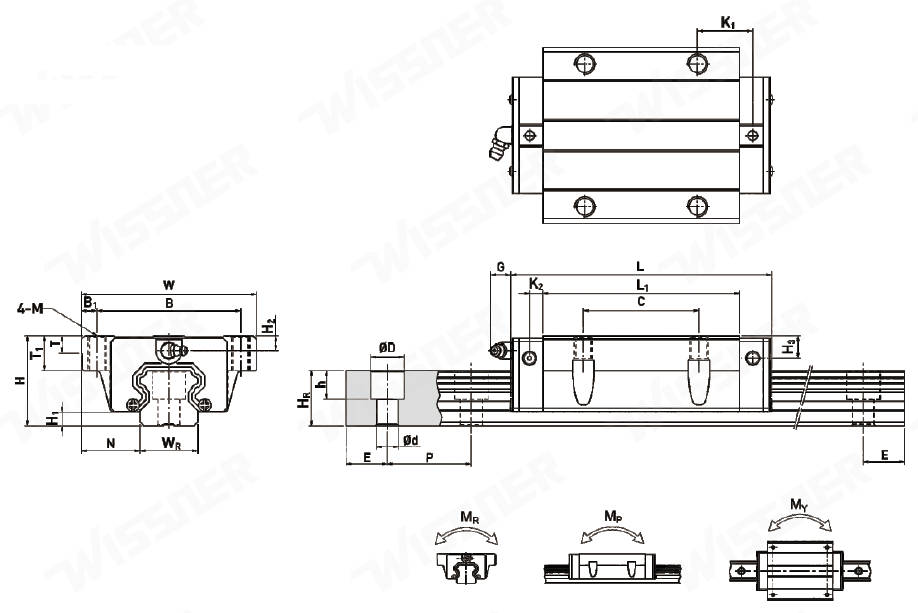

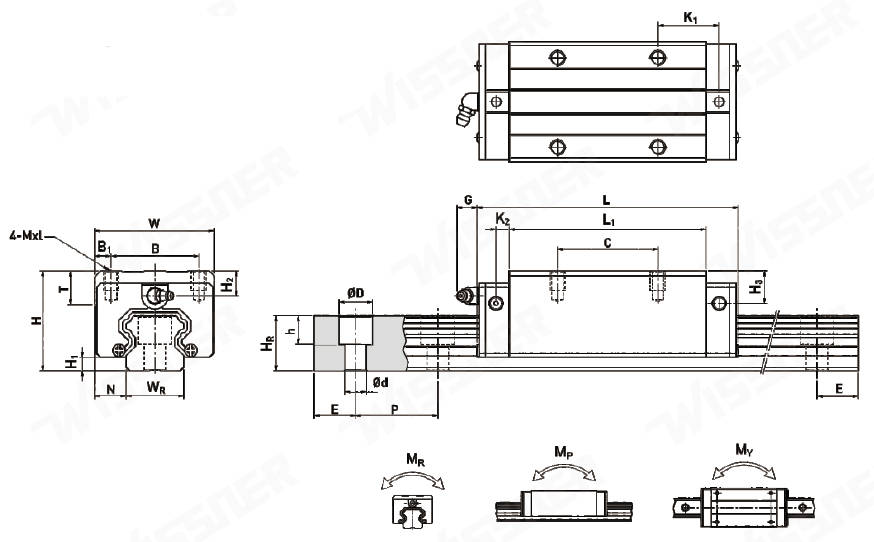

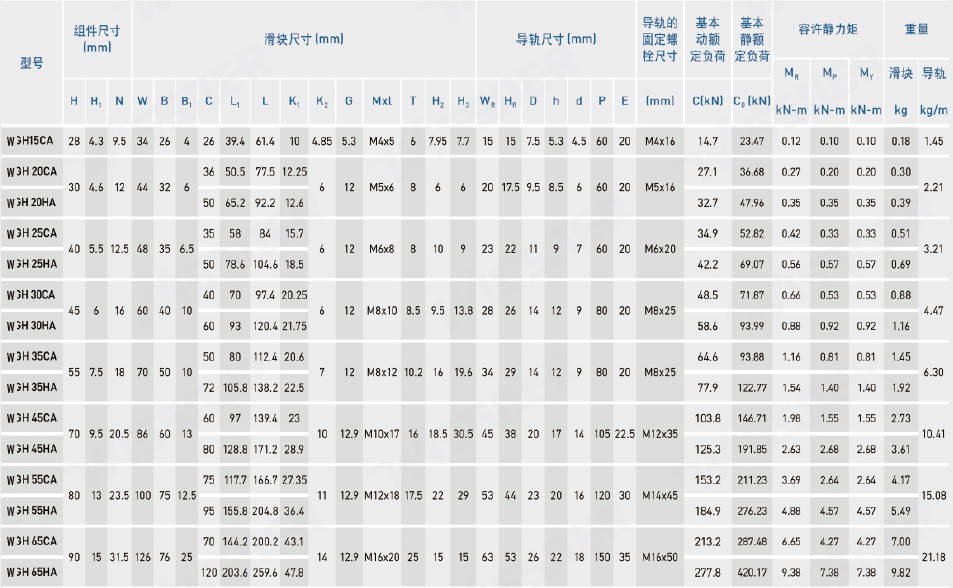

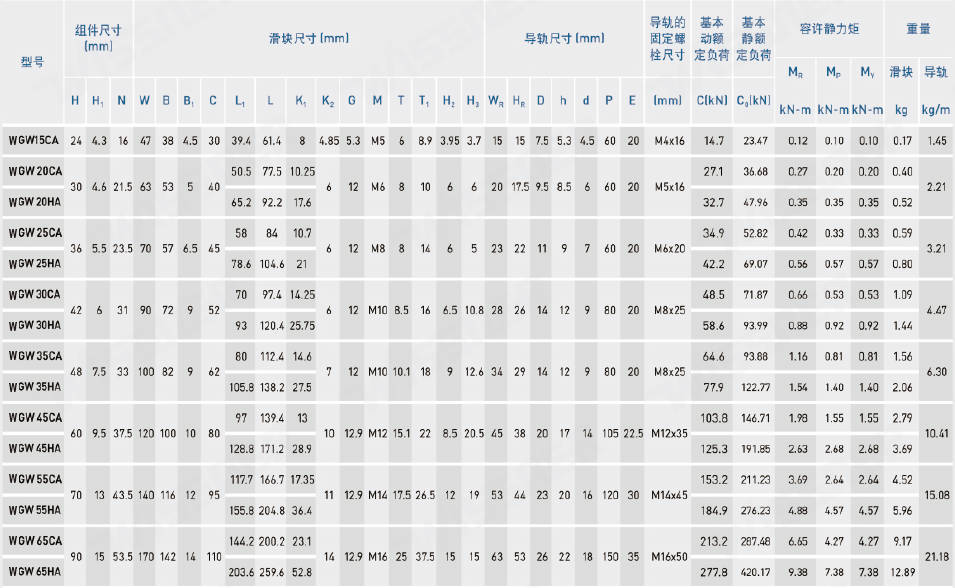

WISSNER提供法蘭型及四方型兩種直線導軌，四方型直線導軌分H型與L型，L型為H型之低組裝式直線導軌，其組合高度與法蘭型直線導軌一致。

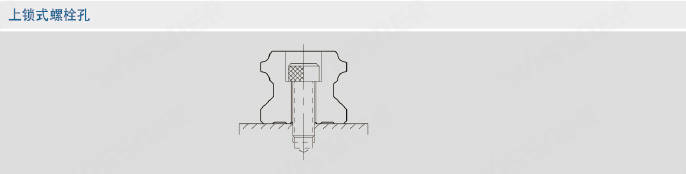

WISSNER提供上鎖式螺絲孔導軌，方便客戶安裝使用。

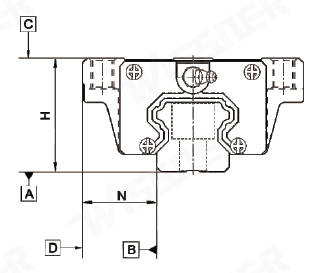

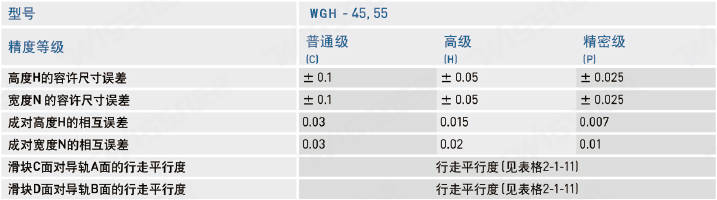

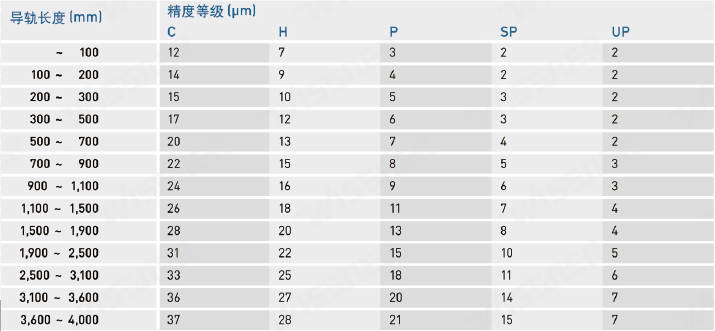

WGH系列直線導軌的精度，分為普通、高、精密、超精密、超高精密級共五級，客戶可依設備精度需求選用精度。

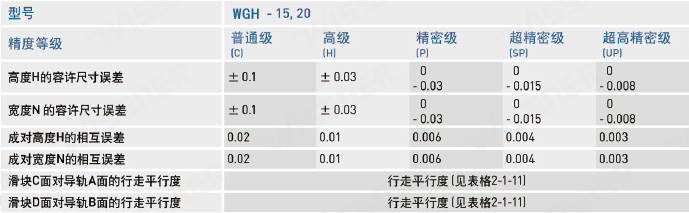

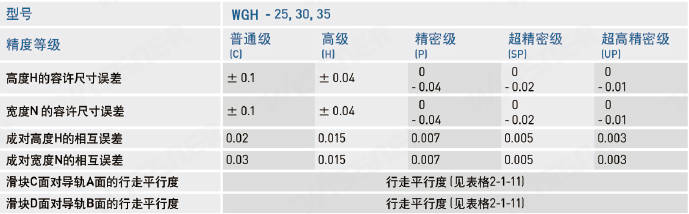

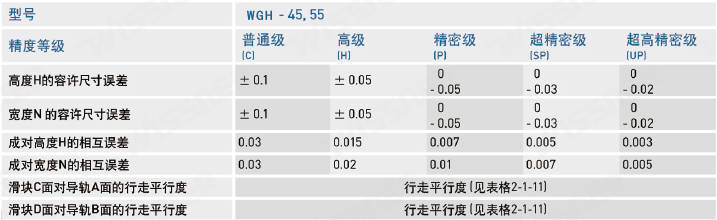

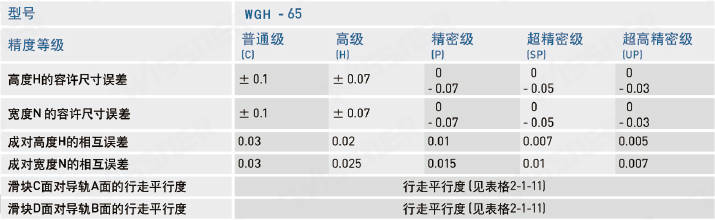

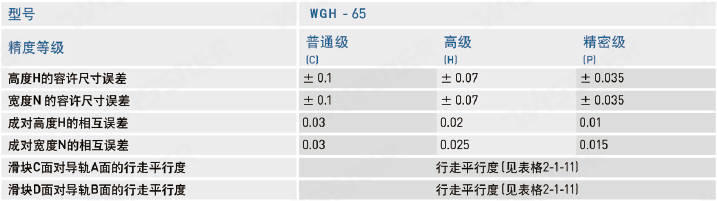

組合件精度表 （單位 mm）
組合件精度表 （單位 mm）
組合件精度表 （單位 mm）
組合件精度表 （單位 mm）

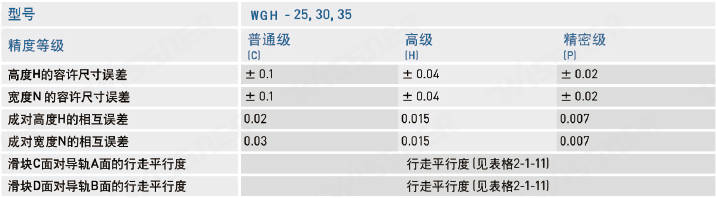

單出件精度表 （單位 mm）
單出件精度表 （單位 mm）
單出件精度表 （單位 mm）
單出件精度表 （單位 mm）

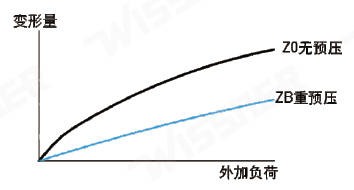

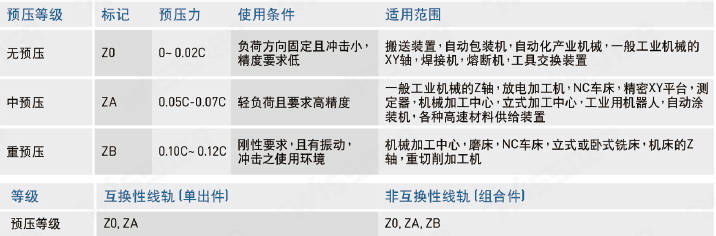

預壓力是預先給與鋼珠負荷力，亦即加大鋼珠直徑，利用鋼珠與珠道之間負向間隙給與預壓，此舉能提高直線導軌的剛性及消除間隙；以右圖來解釋，提高預壓力可增加直線導軌剛性。但小規格建議選用輕預壓以下預壓，以避免因預壓選用過重降低其使用壽命。

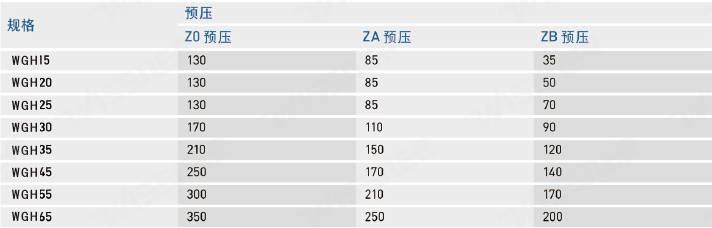

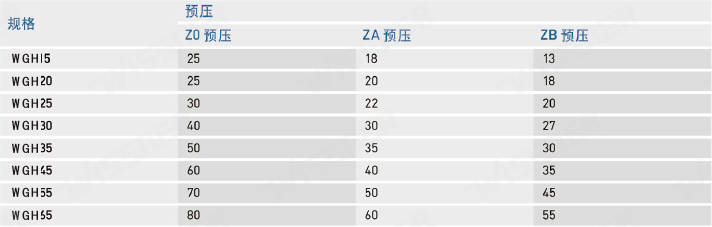

WHG 系列直線導軌提供三種標準預壓，可依據用途選擇適當預壓力。
註 ： 壓力C為動額定負荷

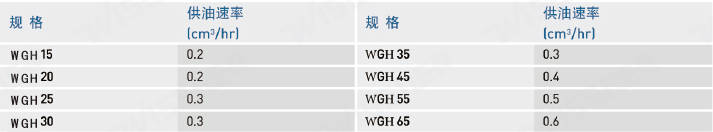

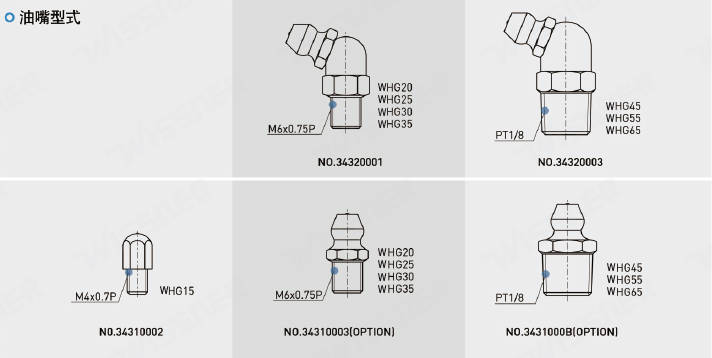

依客⼾需要在滑塊前端或後端裝上油嘴以供自動打油，WHG系列特別在端蓋側邊預留側油孔位置安裝油嘴(一般為直油嘴)，提供側向打油，側向打油的位置建議在非側基準邊，但若有特殊需要亦可放在側基準邊。客戶如有上述側向打油需求請與我們聯絡。使用接管方式自動供潤滑油脂之直線導軌，則可依連接管型式選用安裝油管接頭。

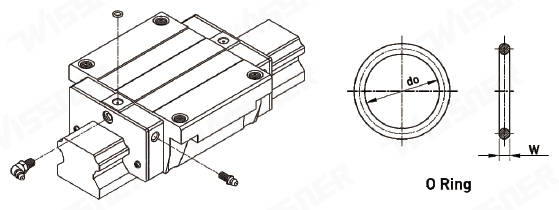

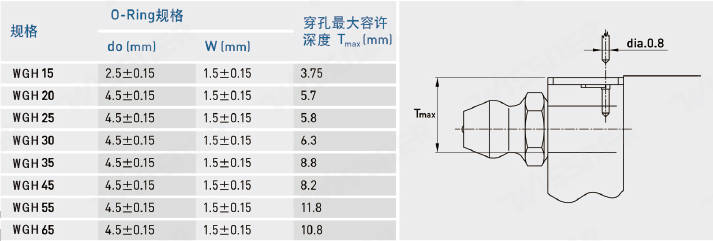

O-Ring 規格與穿孔最大容許深度

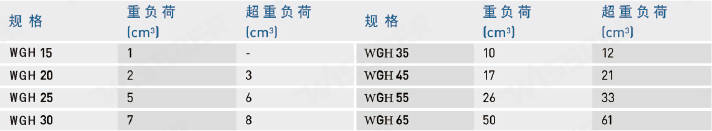

每運行100km，或每3-6個月確認一次油脂。

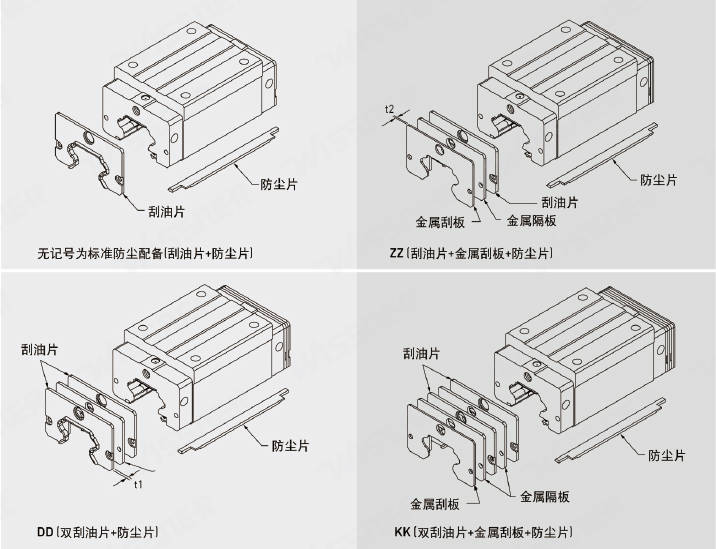

一般無特別需求之作業環境下使用，若有下列防塵配件需求時，請於產品型號後面加註代碼。
註 ： WGH20/25無金屬隔板構型
此阻力值為單片刮油片之最大阻力。

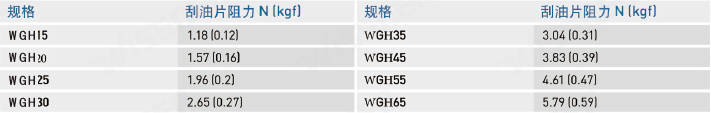

WGH系列刮油片阻力
註 ： 1kgf = 9.81N

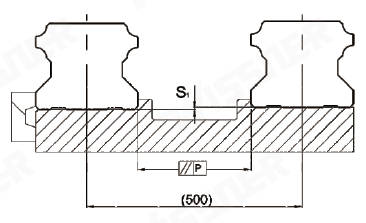

WHG系列為圓弧兩點接觸式直線導軌，其自動調心的特性可以吸收安裝⾯的些許誤差而不影響直線運動的順暢性；下表中註明了安裝平面的容許誤差值：
容許平面度誤差（P） 單位（µm）
許上下水平度誤差（S1） 單位（µm）
註 ： 許值與軸間距離成比例

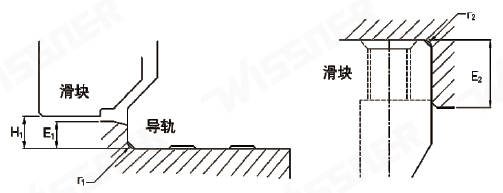

安裝直線導軌時必須註意安裝面肩部的狀況是否適當，如倒角過大，凸出的地方易造成直線導軌精度不良，而高度過高則會幹涉滑塊。故如果能依照建議要求安裝面肩部，安裝精度不良即可排除。

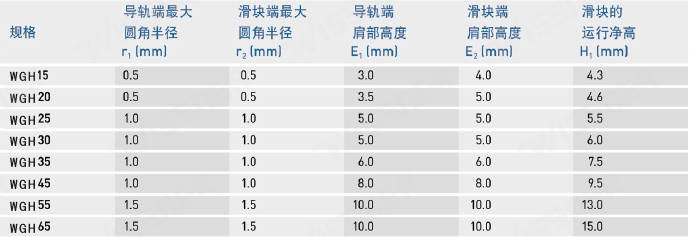

肩部面度及倒角

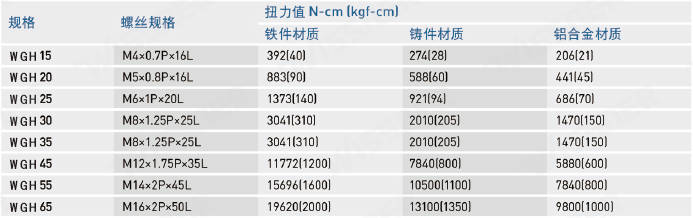

安裝導軌時是否鎖緊貼平基準面影響直線導軌精度甚劇，因此為達到每顆螺絲都能鎖緊的目的，建議使用下列扭力值鎖裝配螺絲。
扭力值

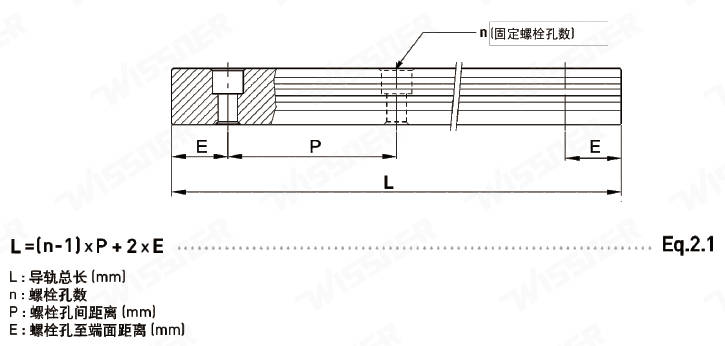

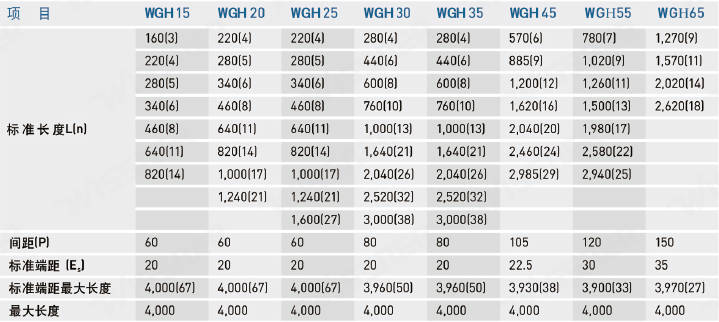

WISSNER備有導軌標準長度庫存供應客戶需求。若客戶訂購非標準長度導軌時，端面距離E的尺寸最好不要大於1/2P，防止因E的尺寸過大導致導軌裝配後端部的不穩定，而降低直線導軌的精度。
軌道長度
註：1. 一般導軌E尺寸公差為0.5~-0.5 mm，導軌接牙件端距E尺寸公差較嚴格為0~-0.3 mm。
2. 標準端距最大長度是指左、右端距皆為標準端距之導軌最大長度。
註 ： 1kgf = 9.81N
註 ： 1kgf = 9.81N
