WEG系列使用四列鋼珠承受負荷設計，使其具備高剛性、高負荷的特性，同時具備四方向等負載特色、及自動調心的功能，可吸收安裝面的裝配誤差，得到高精度的要求；加上降低組合高度及縮短滑塊長度，非常適合高速自動化產業機械及空間要求的小型設備使用。

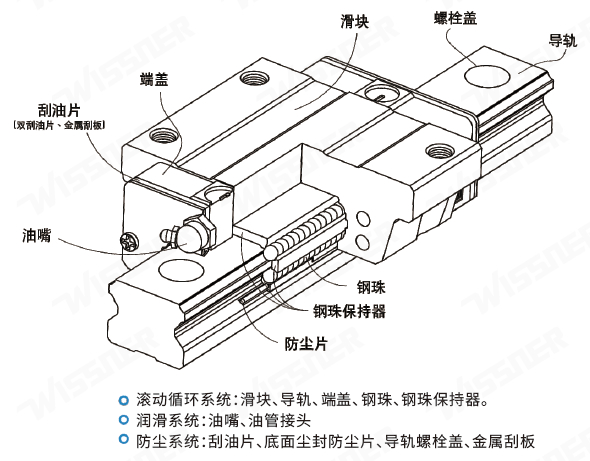

滑塊上設有鋼珠保持器以防止鋼珠脫落，此設計不僅方便客戶安裝直線導軌，當取下滑塊時亦不會有鋼珠脫落的情形發生，且在精度允許下具備互換性。

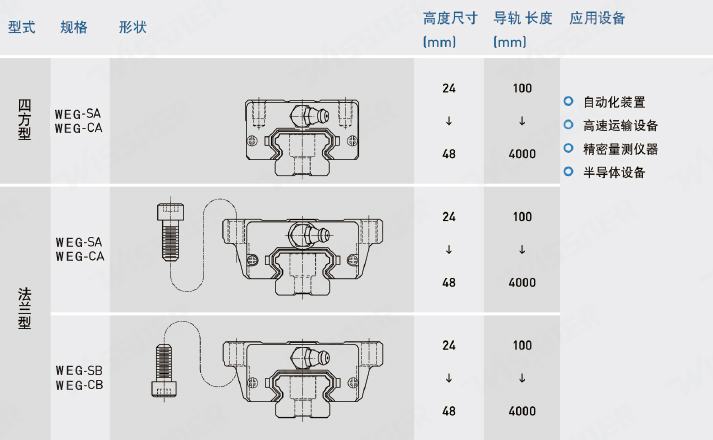

WISSNER提供法蘭型及四方型兩種直線導軌。
WEG系列直線導軌的精度，分為普通、高、精密、超精密、超高精密級共五級，客戶可依設備精度需求選用精度。

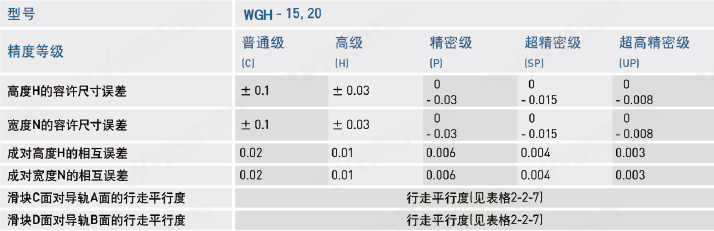

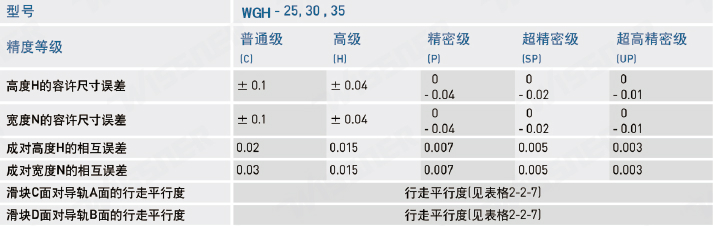

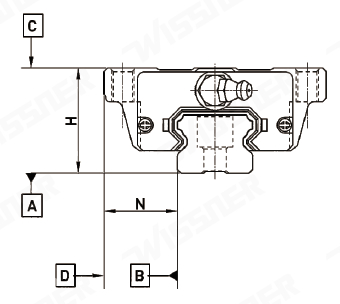

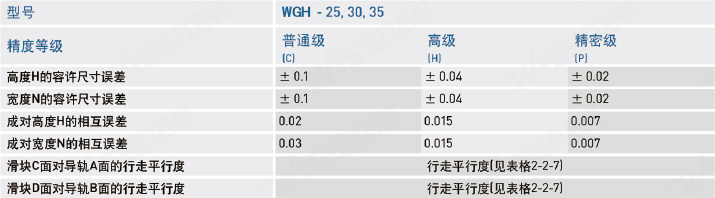

組合件精度表 (單位 mm)
組合件精度表 (單位 mm)
單出件精度表 (單位 mm)
單出件精度表 (單位 mm)

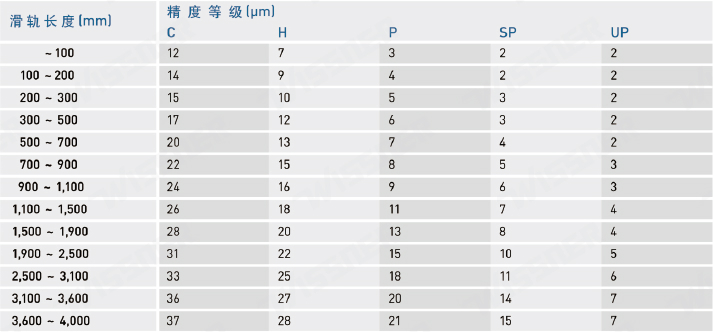

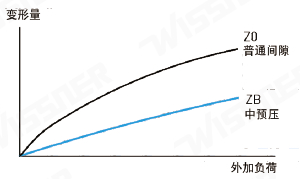

預壓力是預先給與鋼珠負荷力，亦即加大鋼珠直徑，利用鋼珠與珠道之間負向間隙給與預壓，此舉能提高直線導軌的剛性及消除間隙；以上圖來解釋，提高預壓力可增加直線導軌剛性。但小規格建議選用輕預壓以下預壓，以避免因預壓選用過重降低其使用壽命。

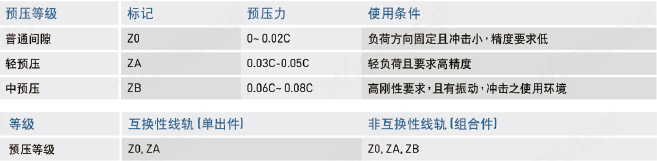

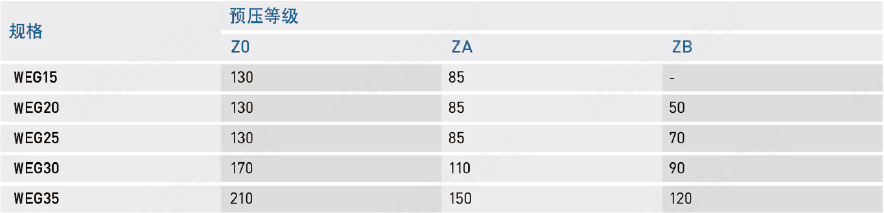

WEG系列直線導軌提供三種標準預壓，可依據用途選擇適當預壓力。
註：預壓力中C為動額定負荷

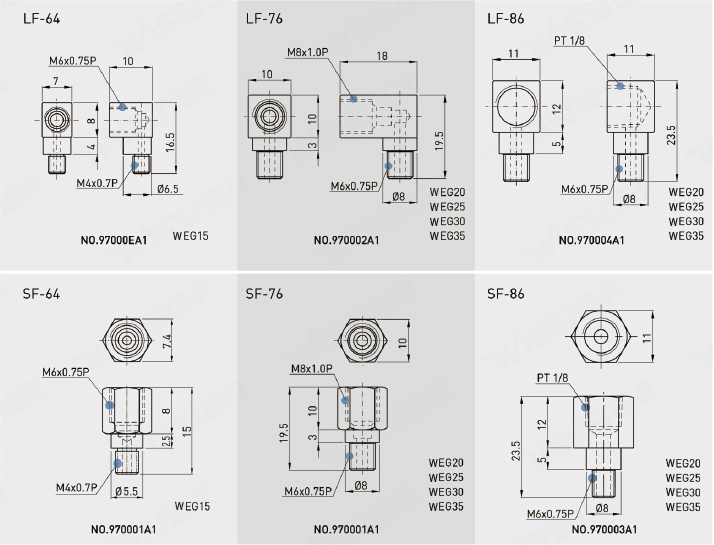

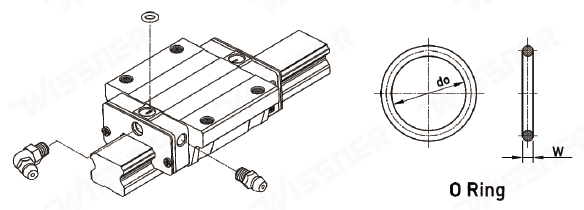

依客戶需要在滑塊前端或後端裝上油嘴以供自動打油，WEG系列特別在端蓋側邊預留側油孔位置安裝油嘴(一般為直油嘴)，提供側向打油，側向打油的位置建議在非側基準邊，但若有特殊需要亦可放在側基準邊。客戶如有上述側向打油需求請與我們聯絡。WEG系列在端蓋頂端亦預留上油孔位置，客戶若欲從端蓋上方供油，須使用直徑0.8mm的金屬針以預熱的方式，在指定位置將上油孔穿通，再將密封環安裝於凹處即可，避免使用鉆頭穿通上油孔，碎屑有汙染油道的危險。使用接管方式自動供潤滑油脂之直線導軌，則可依連接管型式選用安裝油管接頭。

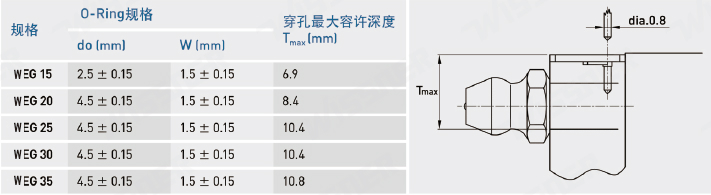

O-Ring 規格與穿孔最大容許深度

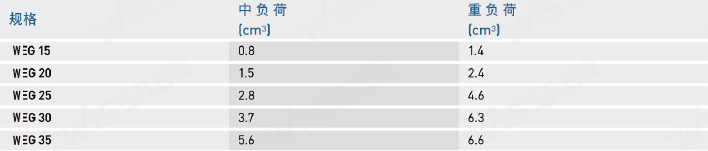

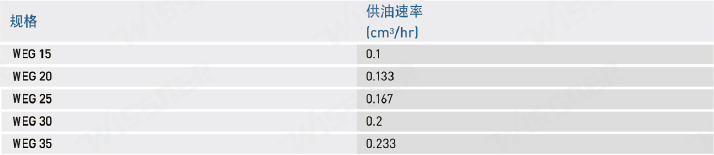

每運行100km，或每3-6個月確認一次油脂。
建議使用油黏滯力約為32~150cSt之潤滑油潤滑直線導軌，客戶可先跟我們說明需要使用油潤滑，出貨之直線導軌將不會封入潤滑油脂。

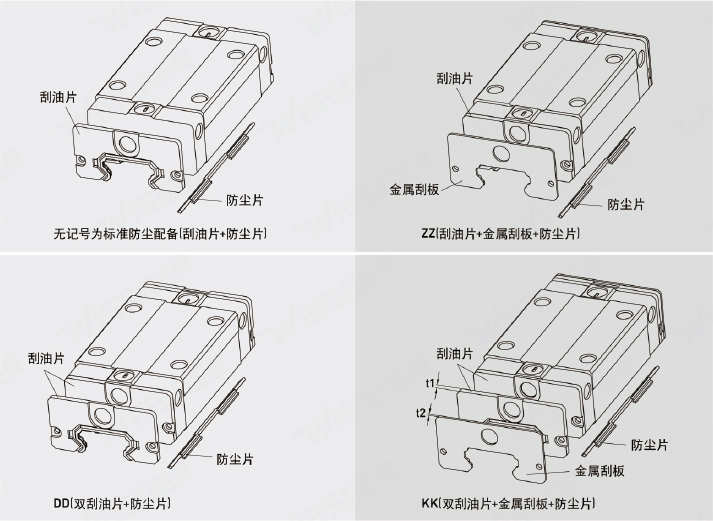

若有下列防塵配備需求時，請於產品型號後面加註代碼。
●刮油片及底部防塵片
阻⽌加⼯鐵屑或塵粒進入滑塊裏面，破壞珠道表面而降低直線導軌壽命。

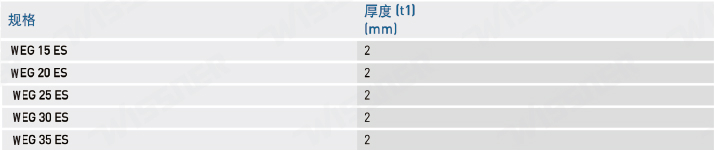

●雙層刮油⽚
加倍刮屑效果，即使在重切削加工環境中，異物完全被排除於滑塊外。
刮油片

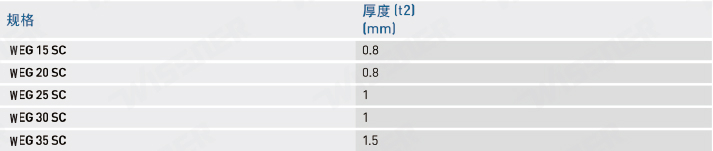

●金屬刮板
可隔離高溫鐵屑或加工火花，並排除大體積雜質。

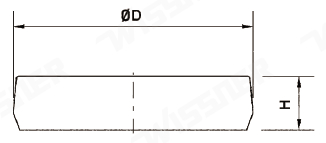

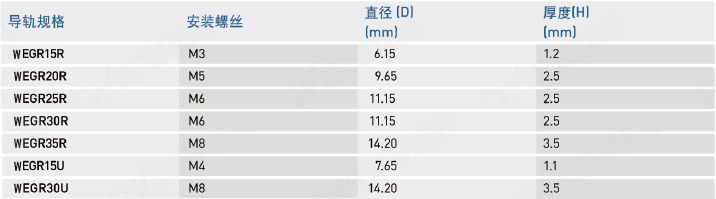

●導軌螺栓蓋
為防止切削粉末或異物經由螺栓孔侵入滑塊內部影響精度，客⼾必須在安裝導軌時將螺栓蓋打入螺栓孔內，每支導軌出廠時皆配有螺栓蓋。
導軌防塵蓋

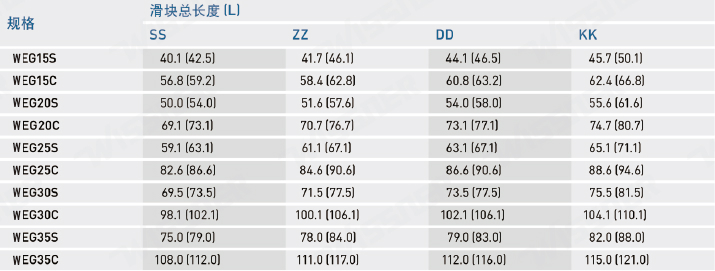

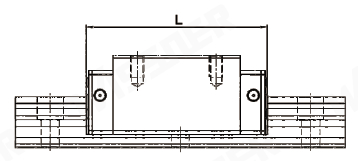

滑塊總長 （單位 mm）
註 ： ( )為滑塊最大長度，包含螺絲、刮油片唇部等。
2-2-6 摩擦力
此阻力值為單片刮油片之最大阻力。

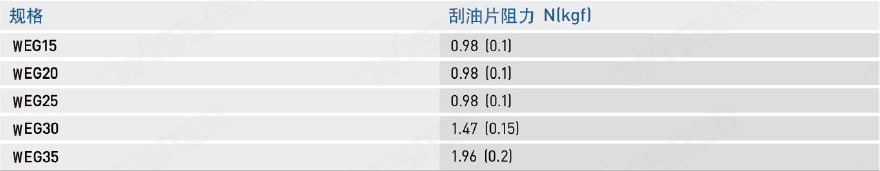

WEG系列刮油片阻力
註 ： 4Kgf = 9.81N

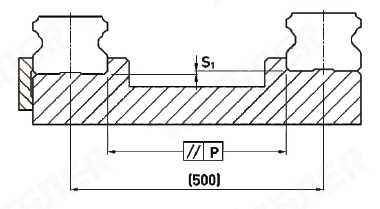

WEG系列為圓弧兩點接觸式直線導軌，其自動調心的特性可以吸收安裝面的些許誤差而不影響直線運動的順暢性；下表中註明了安裝平面的容許誤差值：

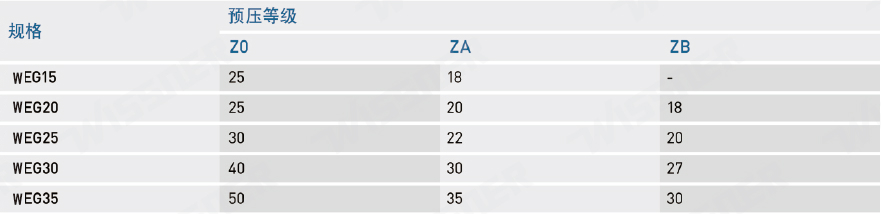

容許平面度誤差(P) （單位 μm）
容許上下水平度誤差 (S1) （單位 μm)
註 ： 容許值與軸間距離成比例
