工作負荷

工作負荷計算換算

工作負荷的計算方式會隨實際受力分布的情形而產生變化，例如承載物體本身重心的位置、施力的位置，以及運行時起動、停止的加速度慣性力等皆對負荷的計算發生影響，因此使用直線導軌時必須仔細考慮各種負荷狀況，以計算出最正確的負荷值。

（1）單個滑塊承受負荷

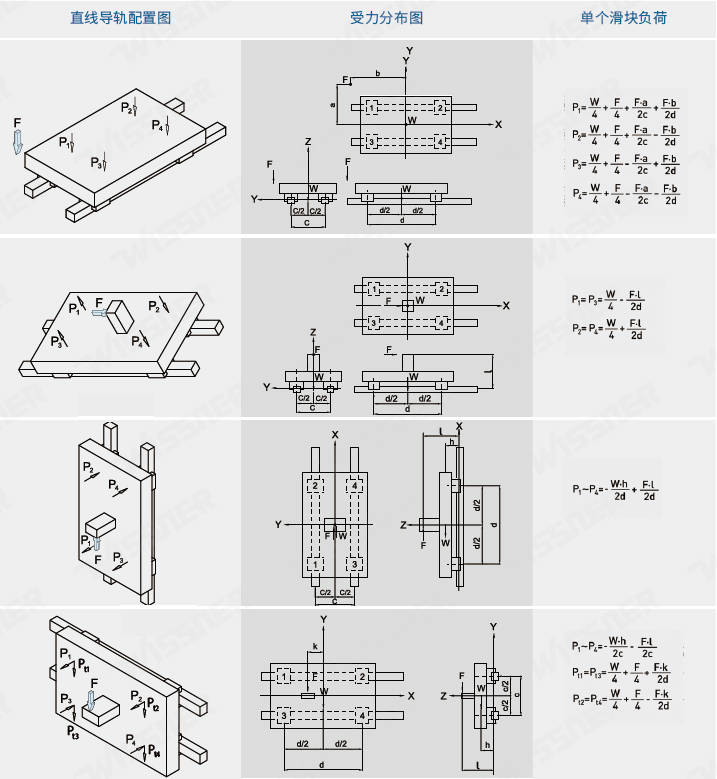

表格3 負荷計算例

註 ： W ： 重量    P_n ： 負荷(滑塊徑向，反徑向) n=1~4    a, b, k ： 外力至幾何中心之距離    l ： 外力至驅動源之距離    F ： 外力    P_tn ： 負荷(滑塊側向) n=1~4    c ： 導軌跨距    d ： 滑塊跨距    h ： 重心至驅動源之距離

（2）慣性力負荷

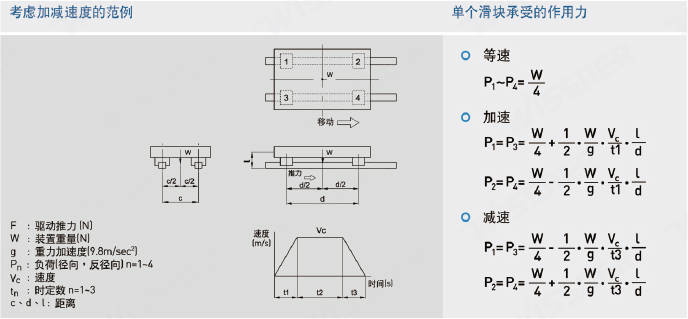

表格4 慣性力負荷計算例

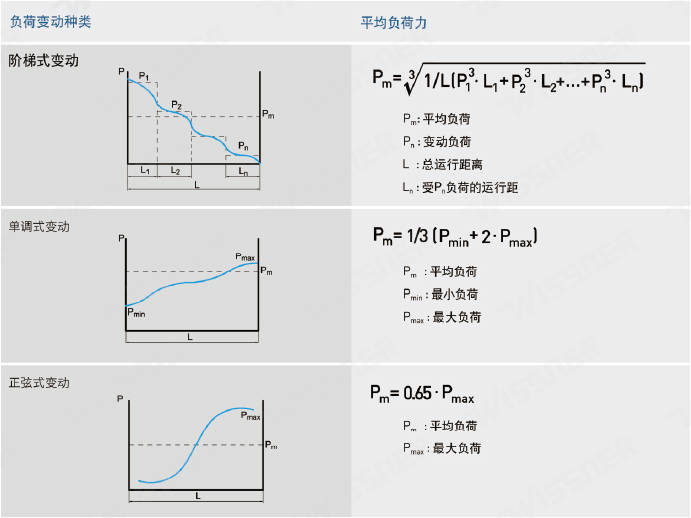

平均負荷計算

在運行中滑塊承受的負荷有時並不是均等的，比方搬送裝置的運行，其前進時額外承受貨物的重量，退回時則只承受裝置本身的重量，負荷呈現階梯式變化，因此必須求出運行中的平均負荷以計算壽命。平均負荷的定義是與負荷變動條件下壽命相等的等效負荷值。
